變壓器絕緣電阻的測試分析

添加時間：2023/10/11

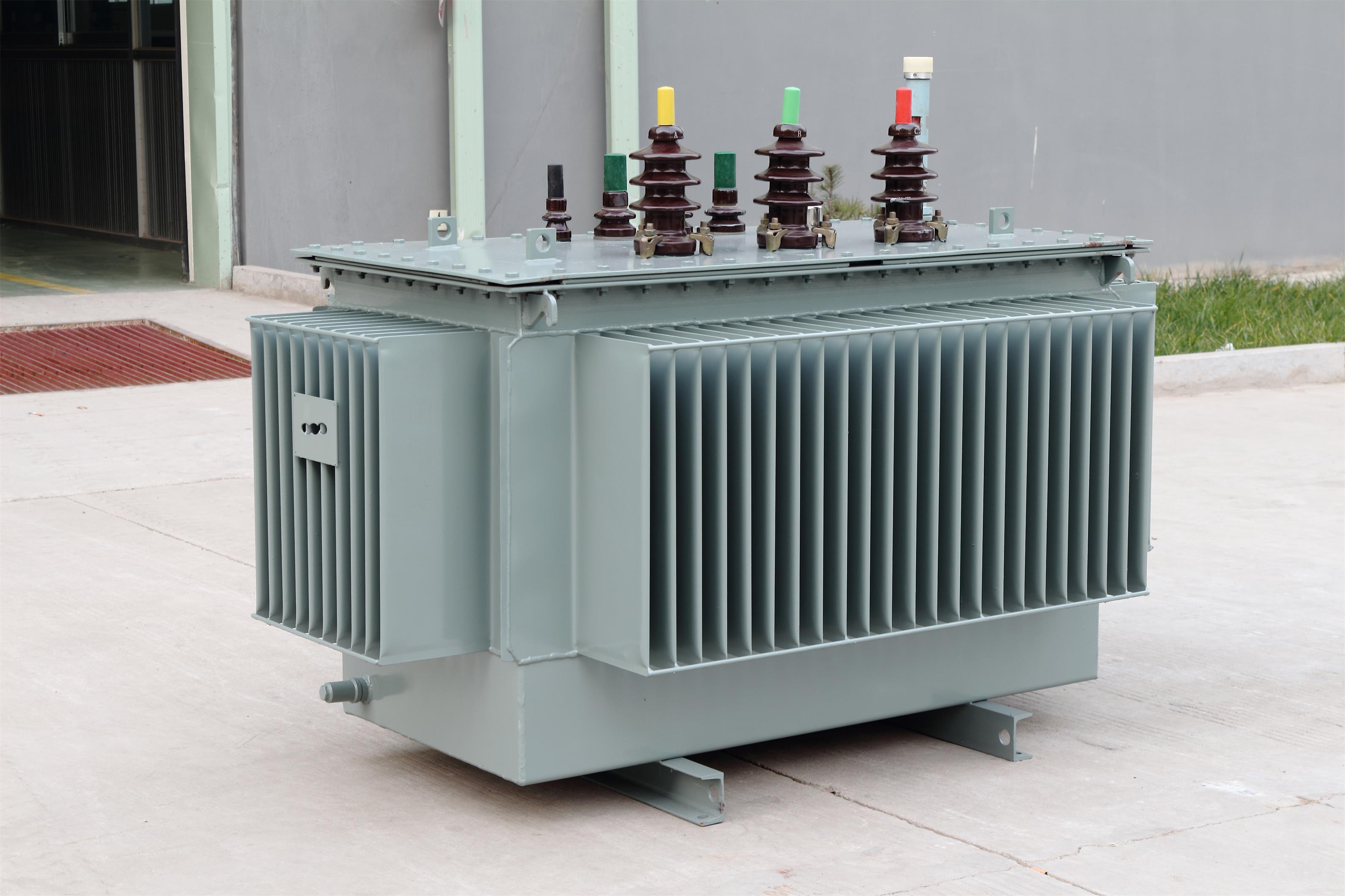

　　(1)與測試時間的關系。對不同容量、不同電壓等級的變壓器的絕緣電阻隨加壓時間變化的趨勢也有些不同，一般是60s之內隨加壓時間上升很快，60s到120s上升也較快，120s之后上升速度逐漸減慢。從絕對值來看，產品容量越大的電壓等級愈高，尤其是220kV及以上電壓等級的產品，60s之前的絕緣電阻值越小、60s之后達到穩定的時間越長，一般約要8rain以后才能基本穩定。這是由于在測量絕緣電阻時，兆歐表施加直流電壓，在試品復合介質的交界面上會逐漸聚集電荷，這個過程的現象稱為吸收現象，或稱界面極化現象。通常吸收電荷的整個過程需經很長時間才能達到穩定。吸收比(R60／R15)反映測量剛開始時的數據，不能或來不及反映介質的全部吸收過程。而極化指數／~600／R60)時間較長，在更大程度上反映了介質吸收過程，因此極化指數在判斷大型設備絕緣受潮問題上比吸收比更為準確。由此可見，220kV及以上電壓等級的變壓器應該測量極化指數。

　　(2)與測試溫度的關系。當變壓器的溫度不超過30℃時，吸收比隨溫度的上升而增大，約30℃時吸收比達到****極限值，超過30C時吸收比則從****極限值開始下降。但220kV、500kV產品的吸收比和極化指數達到極限值的溫度則為40℃以上。

　　(3)與變壓器油中含水量的關系。變壓器油中含水量對絕緣電阻的影響比較顯著，反映在含水量增大，絕緣電阻減小、絕緣電阻吸收比降低，因此變壓器油的品質是影響變壓器絕緣系統絕緣電阻高低的重要因素之一。

　　(4)與變壓器容量和電壓等級的關系。在變壓器容量相同的情況下，絕緣電阻常隨電壓等級的升高而升高，這是因?yàn)殡妷旱燃?jí)越高，絕緣距離越大的緣故。在變壓器電壓等級相同的情況下，絕緣電阻值常隨容量的增大而降低，這是因?yàn)槿萘吭酱螅刃щ娙莸臉O板面積也增大，在電阻系數不變的情況下，絕緣電阻必然降低。吸收比或極化指數能夠有效反映絕緣受潮，是對變壓器診斷受潮故障的重要手段。相對來講，單純依靠絕緣電阻絕對值的大小，對繞組絕緣作出判斷，其靈敏度、有效性比較低。這一方面是因?yàn)闇y(cè)量時試驗電壓太低難以暴露缺陷；另一方面也是因?yàn)榻^緣電阻值與繞組絕緣的結構尺寸、絕緣材料的品種、繞組溫度等有關。但是，對于鐵心、夾件、穿心螺栓等部件，測量絕緣電阻往往能反映故障。主要是因?yàn)檫@些部件的絕緣結構比較簡單，絕緣介質單一。
